Termék áttekintése

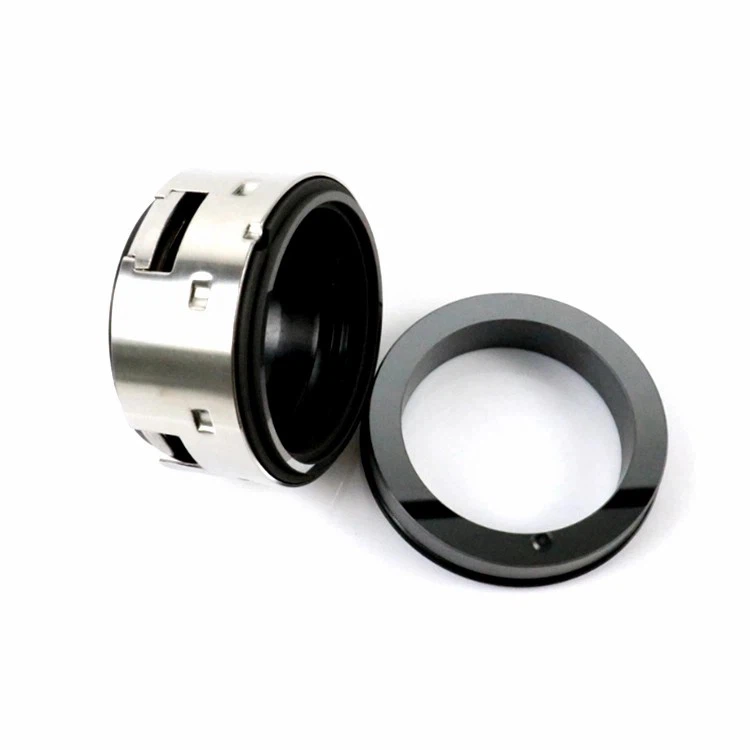

A MOR 502 egyrugós mechanikus tömítés, amely az egytekercses mechanikus tömítések és az egytekercses rugós tömítések kategóriájába is tartozik. Megbízható teljesítménnyel és magas költséghatékonysággal{2}} büszkélkedhet, kifejezetten különféle ipari berendezésekhez, például szivattyúkhoz, keverőkhöz és keverőgépekhez tervezve. Egyszerű szerkezetének, erős tartósságának és könnyű szerelhetőségének köszönhetően sokféle folyadékkal kompatibilis, beleértve a vizet, olajokat és enyhén korrozív vegyszereket. Számos ipari területen széles körben használják, stabil támogatást nyújt a berendezések tömítési igényeihez.
Termékparaméterek
| Paraméter kategória | Specifikus specifikációk |
|---|---|
| Tömítés homlokanyaga | Szén, szilícium-karbid, TC (volfrámkarbid), kerámia |
| Elasztomer anyag | NBR, Viton, EPDM, FFKM |
| Rugós anyag | SS304, SS316 |
| Fém komponens anyaga | 410S, SS304, SS316, SS316L |
Alapvető előnyei
Ⅰ, Következetes tömítési teljesítmény szerkezeti tervezéssel:Az egyrugós mechanikus tömítés (azaz egytekercses mechanikus tömítés) szerkezete egyenletes, folyamatos nyomást biztosít a tömítési felületre, -a stabil érintkezési nyomást fenntartva még a berendezés kisebb vibrációi esetén is. Kiegyensúlyozott kialakítással párosítva 30%-kal-50%-kal csökkenti a tömítés felületére nehezedő fajlagos nyomást a kiegyensúlyozatlan tömítésekhez képest, minimalizálva a súrlódás okozta hőt és kopást. Ez biztosítja a nulla vagy minimális szivárgást (megfelel az ISO 10444 szivárgási szabványoknak) általános ipari munkakörülmények között (hőmérséklet: -20 fok és 180 fok között, nyomás: 0-1,6 MPa).
Ⅱ, Meghosszabbított élettartam a jó minőségű-anyagoknak köszönhetően:A kulcsfontosságú alkatrészek ipari-bizonyítottan tartós anyagokat használnak: a szilícium-karbid/kerámia tömítőfelületek 50%-kal alacsonyabb kopási arányt biztosítanak, mint a hagyományos szénfelületek; Az SS316 rugók több mint 500 órán keresztül ellenállnak a rozsdának és a deformációnak 5%-os NaCl oldatban; Az FFKM elasztomerek 200 fokos rugalmasságot tartanak fenn, elkerülve a keményedést vagy repedést. Ezek az anyagok együttesen meghosszabbítják a tömítés átlagos élettartamát 8000{10}}12 000 üzemórára{11}}, ami megduplázza a belépő szintű mechanikus tömítésekét.
Ⅲ,Minimális karbantartási költségek a felhasználóbarát-kialakításnak köszönhetően:A tömítés „egy-lépéses telepítés” szerkezettel rendelkezik: nincs szükség bonyolult igazítási eszközökre; az integrált rugó és a forgó alkatrész 5-10 perc alatt közvetlenül a szivattyú tengelyére szerelhető (a többrugós tömítésekhez képest 60%-os szerelési idő megtakarítása). Ezenkívül a szabad rugós kialakítás lehetővé teszi a kopás szemrevételezését a szivattyú szétszerelése nélkül, így 40%-kal csökkenti a nem tervezett karbantartási állásidőt.
Ⅳ, Költség{0}}hatékonyság átlátható értékkel:A MOR 502 20%-kal-30%-kal alacsonyabb áron, mint a többrugós vagy csőmembrános mechanikus tömítés alternatívái, a MOR 502 elkerüli a rejtett költségeket: univerzális kialakítása a szabványos szivattyúmodellek 80%-ához illeszkedik (kiküszöböli az egyedi adapter-alkatrészek szükségességét); a hosszú élettartam csökkenti a csere gyakoriságát, átlagosan 35%-kal csökkentve az éves tömítési költségeket a kis-{6}}kis- és középvállalkozások számára.
Ⅴ, Széleskörű kompatibilitás egyértelmű alkalmazási határokkal:A közönséges ipari folyadékok 90%-ával működik,{1}}a semleges víztől és ásványolajtól az enyhe savakig (pH 4-10) és lúgokig. A petrolkémiai ipar mechanikus tömítésének forgatókönyve esetén kompatibilis könnyűolajjal, dízelolajjal és nem -oxidáló oldószerekkel. Ezenkívül megfelel az FDA élelmiszer-minőségű folyadékokra (pl. tej, gyümölcslevek) vonatkozó szabványainak, és akár 50 ppm-es klórkoncentrációjú vízkezelő rendszerekben is használható, amelyek 7 fő ipari ágazatot fednek le anélkül, hogy modellváltásra lenne szükség.
Alapvető előnyei
1. Egyrugós mechanikus tömítést (vagyis egy tekercses mechanikus tömítést / egyspirálrugós tömítést) alkalmaz: egyetlen rozsdamentes acél tekercsrugó van koaxiálisan rögzítve a tömítőtengellyel, biztosítva a nyomás egyenletes eloszlását a tömítés felületén (5%-nál kisebb eltérés), és elkerülhető a több-rugós erőkiegyensúlyozatlanság okozta egyenetlen kopás.
2. A kiegyensúlyozott szerkezet csökkenti a tömítés felületének hatásos területét, csökkentve a rá ható nyomást. Ez nemcsak csökkenti a súrlódási hőt, és a tömítés felületének hőmérsékletét a környezeti hőmérséklet felett 50 fokkal kisebb vagy annál magasabb szinten tartja, hanem az energiafogyasztást is 5-8%-kal csökkenti a kiegyensúlyozatlan tömítésekhez képest.
3. Noha nem használ csőmembrános mechanikus tömítést, az elasztomer por-álló gyűrűt tartalmaz, amely megakadályozza, hogy szilárd részecskék bejussanak a rugókamrába, -utánozva a harmonikatömítések szennyeződésállóságát, és stabil teljesítményt biztosítanak poros vagy részecskéket tartalmazó környezetben (pl. cementgyári szennyvízszivattyúk).
Alkalmazási forgatókönyvek
Vízkezelő ipar
Centrifugálszivattyúkban tiszta vízellátáshoz, búvárszivattyúkhoz szennyvízkezeléshez és öntözőrendszer szivattyúihoz. Ellenáll a klór és a vízben lebegő szilárd anyagok okozta korróziónak, biztosítva a szivárgásmentes -működést, és megfelel a GB 50013-2018 vízellátási műszaki szabványoknak
01
Vegyipari Ipar
Alkalmazható enyhe vegyszerek (pl. 10% kénsav, 20% nátrium-hidroxid) szállítószivattyúihoz és oldószer-újrahasznosítási folyamatszivattyúkhoz. A szilícium-karbid/FFKM anyagkombináció megakadályozza a kémiai eróziót, megőrzi a tömítés integritását 10,000+ órán keresztül
02
Petrolkémiai Ipar
A petrolkémiai ipar számára dedikált mechanikus tömítésként könnyűolaj-átvivő szivattyúkban és oldószertároló tartályok keverőiben használják. Az SS316 rugó és a Viton elasztomer ellenáll a szénhidrogének és oldószerek okozta korróziónak, és megfelel az API 682 petrolkémiai tömítésekre vonatkozó alapvető követelményeinek
03
General Manufacturing Industr
Alkalmas szerszámgépek hűtővíz-szivattyúihoz, hajtóművek kenőolaj-szivattyúihoz és festékgyártás keverőihez. Univerzális kialakítása illeszkedik a szabványos szivattyúmodellekhez (pl. IS, IH sorozat), csökkentve a gyártók raktározási költségeit
04
Élelmiszer és Ital Ipar
Tej- és gyümölcslé centrifugálszivattyúkban és szirupgyártás keverőiben használják. A kerámia/FFKM anyagkombináció megfelel az FDA 21 CFR Part 177 szabványainak, biztosítva, hogy az anyag ne kerüljön be az élelmiszerbe, és megfelel a higiéniai követelményeknek.
05
Testreszabási szolgáltatások
Személyre szabott megoldásokat kínálunk az ügyfelek egyedi igényei alapján: Magas részecsketartalmú folyadékokhoz (pl. bányászati szennyvíz) HRA 92+ keménységű, megerősített szilícium-karbid tömítőfelület használható; magas hőmérsékletű alkalmazásokhoz (pl. 220 fokos forró olaj) az FFKM elasztomereket és az SS316L fém alkatrészeket alkalmazzák. Azoknak az ügyfeleknek, akiknek csőmembrános mechanikus tömítésre van szükségük, -például a szennyeződésekkel szembeni ellenállást, PTFE porvédő burkolatot lehet hozzáadni a rugókamrához. Minden testreszabott tömítésen 100%-os nyomáspróbát (a névleges nyomás 1,2-szerese) és szivárgásteszten (kevesebb, mint 10 csepp/óra) kell elvégezni, biztosítva, hogy tökéletesen illeszkedjenek az ügyfél felszereléséhez és munkakörülményeihez.
