Szia! A keverők mechanikus tömítéseinek szállítójaként a saját bőrömön tapasztaltam, hogy a megfelelő beállítás létfontosságú e tömítések zavartalan működéséhez és hosszú élettartamához. Ebben a blogbejegyzésben megosztok néhány tippet a keverő mechanikus tömítésének beállításához.
Miért számít az igazítás?
Először is beszéljünk arról, hogy miért olyan nagy dolog az összehangolás. A rosszul beállított mechanikus tömítés egy csomó problémához vezethet. Ez túlzott kopást okozhat a tömítés felületén, ami azt jelenti, hogy gyakrabban kell cserélnie a tömítést. Ez nem csak pénzbe kerül, hanem a berendezés leállásához is vezet.
Ezenkívül az eltolódás szivárgáshoz vezethet. A szivárgó tömítések beszennyezhetik a technológiai folyadékot, ami sok iparágban óriási nem - nem. Biztonsági kockázatot is jelenthet, különösen, ha a folyadék veszélyes. Tehát a megfelelő beállítás elengedhetetlen a keverő teljesítménye és biztonsága szempontjából.
Telepítés előtti ellenőrzések
Mielőtt elkezdené a csúszógyűrűs tömítés felszerelését, néhány dolgot ellenőriznie kell. Először vizsgálja meg a tengelyt és a házat. A tengelynek egyenesnek kell lennie, és mentesnek kell lennie minden bevágástól, karcolástól vagy korróziótól. A sérült tengely megakadályozhatja a tömítés megfelelő rögzítését, és hibás beállításhoz vezethet.
Mérje meg a tengely átmérőjét, és győződjön meg arról, hogy az megfelel a mechanikus tömítés specifikációinak. Az ajánlott tengelyátmérőtől való bármilyen eltérés problémákat okozhat a tömítés illeszkedésében. A házat is meg kell vizsgálni. Tisztának és megfelelő méretűnek kell lennie. Ellenőrizze, hogy nincs-e sérülés vagy kopás jele a ház belsejében.
Eszközök az igazításhoz
A megfelelő beállításhoz megfelelő szerszámokra lesz szüksége. A számlapjelző kötelező. Lehetővé teszi a tengely kifutásának és a tömítés alkatrészek homlokkifutásának mérését. Egyenes éllel ellenőrizheti a ház és a tengely igazítását. A hézagmérő a különböző részek közötti távolságok mérésére is hasznos.
Lépésről lépésre igazítási folyamat
- Tengely előkészítés: Tisztítsa meg alaposan a tengelyt. Távolítson el minden szennyeződést, zsírt vagy törmeléket. Ez biztosítja a jó illeszkedést a tengely és a tömítés között. Ha sorja van a tengelyen, reszelővel simítsa ki azokat.
- Szerelje be a tömítés alkatrészeit: Óvatosan szerelje fel a csúszógyűrűs tömítés álló és forgó részeit a tengelyre és a házba. Győződjön meg arról, hogy megfelelően ülnek. Ne erőltesse az alkatrészeket a helyükre, mert ez eltolódást okozhat.
- Kezdeti igazítás ellenőrzése: Használja a tárcsajelzőt a kezdeti igazítás ellenőrzéséhez. Szerelje fel a mérőórát egy stabil felületre, és helyezze a szondát a tengelyhez vagy a tömítőfelülethez. Lassan forgassa el a tengelyt, és figyelje meg a mérőórán lévő értékeket. A leolvasott értékeknek a tömítés gyártója által megadott elfogadható tűréshatáron belül kell lenniük.
- Beállítás: Ha az igazítás ki van kapcsolva, akkor módosítania kell. Ez magában foglalhatja a ház alátétlemezét vagy a tengely átállítását. Az alátétezés egy elterjedt módszer, amikor vékony fém alátéteket helyeznek a ház és a rögzítési felület közé az igazítás javítása érdekében. Végezzen kisebb beállításokat, és minden beállítás után ellenőrizze újra a beállítást.
- Végső ellenőrzés: Miután elvégezte a szükséges beállításokat, végezze el az utolsó igazítási ellenőrzést. Forgassa el néhányszor a tengelyt, hogy biztosítsa az egyenletes beállítást. A tömítési felületeknek párhuzamosaknak kell lenniük egymással, és a tengelynek egyenletesen kell forognia, mindenféle kötés nélkül.
Különleges tömítés-igazítási szempontok
Különböző típusú keverők mechanikus tömítéseinek speciális beállítási követelményei lehetnek. Például aMOR M481KL mechanikus tömítésegy patronos típusú tömítés. A patronos tömítések előre összeszerelt egységek, amelyek egy kicsit megkönnyíthetik a beállítási folyamatot. Azonban továbbra is meg kell győződnie arról, hogy a kazetta megfelelően illeszkedik a tengelyhez és a házhoz.

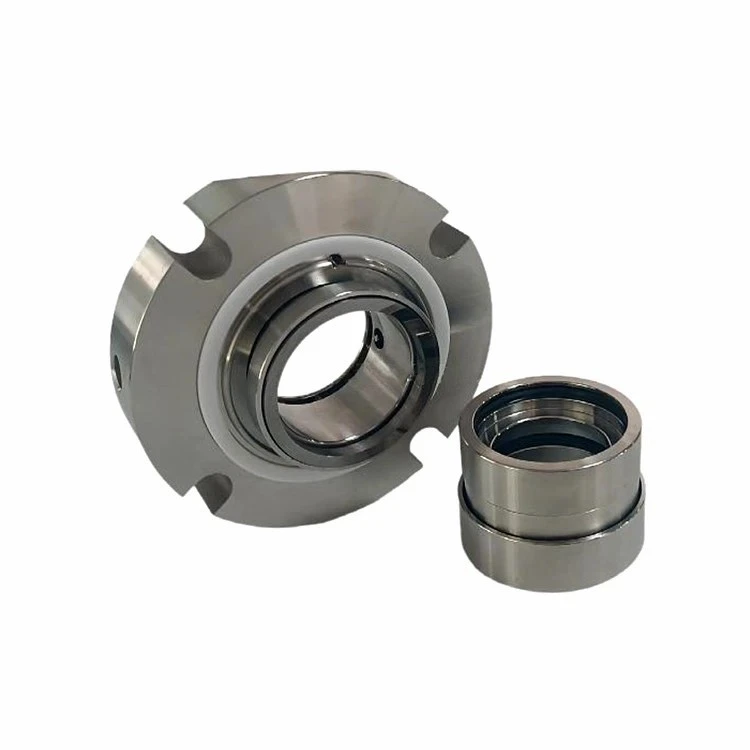

AMOR JCS1C egyszeres működésű hidraulikus henger tömítésekpontos beállítást is igényelnek. Ezeket a tömítéseket hidraulikus alkalmazásokban használják, és minden eltolódás csökkent teljesítményhez és fokozott kopáshoz vezethet.
AMOR 523 LIGHTNIN rugótömítésrugós kialakítású. Az ilyen típusú tömítés beállításakor ügyeljen arra, hogy a rugó egyenletesen legyen összenyomva, és hogy a tömítés felületei megfelelően érintkezzenek.
Karbantartás és felügyelet
Az igazítás nem egyszeri dolog. Rendszeresen ellenőriznie kell a keverő mechanikus tömítéseinek beállítását. A rutin karbantartás során ellenőrizze a beállítást ugyanazokkal az eszközökkel és módszerekkel, mint a telepítés során. Keresse a hibás beállítás jeleit, például a tömítési felületek rendellenes kopását vagy szivárgást.
Ha bármilyen problémát észlel, azonnal foglalkozzon velük. Az eltolódás figyelmen kívül hagyása komolyabb problémákhoz vezethet. Érdemes feljegyezni az igazítási értékeket is. Ez segíthet a trendek azonosításában, és megjósolhatja, hogy mikor fordulhatnak elő igazítási problémák.
Következtetés
A keverő mechanikus tömítésének beállításának biztosítása kritikus lépés a berendezés teljesítményének és megbízhatóságának megőrzésében. Az ebben a blogbejegyzésben ismertetett lépések követésével minimálisra csökkentheti az elmozdulás kockázatát, és meghosszabbíthatja a tömítések élettartamát.
Ha a kiváló minőségű keverők mechanikus tömítéseit keresi, vagy további tanácsra van szüksége a beállítással kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a megfelelő megoldásokat az Ön speciális igényeinek. Legyen szó kis léptékű üzemről vagy nagy ipari üzemről, nálunk van a szakértelem és a termékek, amelyek biztosítják a keverői zökkenőmentes működését. Kezdjünk tehát egy beszélgetést, és nézzük meg, hogyan dolgozhatunk együtt a berendezése teljesítményének optimalizálása érdekében.
Hivatkozások
- Mechanikai tömítések kézikönyve, különböző szerzők
- Gyártói szerelési és karbantartási útmutató a MOR M481KL, MOR JCS1C és MOR 523 LIGHTNIN tömítésekhez
